三头金属加工中心

YZ1140-3

三Z轴+三B轴DD马达配置，可实现手机、笔电、智能穿戴、耳机等3D类型高精密且复杂结构小五金批量加工。

高精度
高刚性
高光洁
高效率

三头金属加工中心

三头金属加工中心-YZ1140-3

产品概况
产品特点
产品参数
应用领域

产品概况

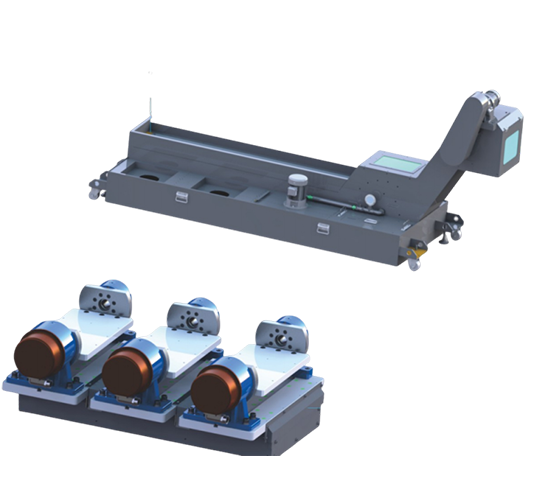

自动换刀系统：直排/矩阵式21T刀库，提前备刀大幅减少换刀时间，提高效率；搭配刀库防护系统，有效解决铁屑进入，延长刀库寿命
自动排屑系统：内部二侧卷屑装置，在程序内以M代码控制，自动化控制启停，节约人工清洁时间

三头金属加工中心

产品特点


耐高温

其热容量是铸铁的2倍，热传导是铸铁的1/20以下，温度所影响的反应振幅只有1/3


高阻尼

具良好的吸震性和热稳定性，阻尼比是铸铁的10倍以上，能消除因高加速引起的振动吸震性能与直线电机的组合，大幅提高工件的表面质量和机床的使用寿命


抗干扰

不受外在磁性力影响，抗干扰能力强


高竞争力

替代传统加工中心，解决了单台机床单个轴系工位效率低问题，实现单台机床3个轴系工位，相当于提升3倍加工效率，有效的解决了场地、人工及设备成本居高不下问题，提升产品市场竞争力。

产品参数

项目		单位	YZ1140-3_I10T	YZ1140-3_B12T
加工范围	X/Y/Z轴加工行程	mm	350400190	350400190
	主轴端面至工作台面距离	mm	300	300
	主轴中心距	mm	360	360
工作台	工作台尺寸	mm	1100*400	1100*400
	T型槽（尺寸x间距x槽数）	mm	121003	121003
	最大载重（均一重量）	Kg	220	220
高速主轴	主轴型式-锥度	/	ISO25	BT30
	主轴最高转速	rpm	36000	18000
	主轴外径/重量	mm	100	120
	额定功率	KW	6	7.5
	额定扭矩	Nm	2.9	12.5
刀库	刀柄类型	/	ISO 25	BT30
	刀库型式-刀位数	/	盘式-16	盘式-16
	换刀时间（刀对刀）	sec	8	8
	刀具最大长度（含刀柄）	Kg/mm	140	140
	刀具最大直径（笔筒式）	mm	φ25	φ30
传动方式	X/Y/Z轴	/	滚珠丝杆
进给速度	最大快移速度（X/Y/Z）	m/min	20/20/15	20/20/15
进给速度	最大加速度（X/Y/Z）	G	0.5G	0.5G
精度	定位精度（ISO）	mm	0.005	0.005
精度	重复定位精度（ISO）	mm	0.004	0.004
动力源	电源	KVA	28	30
动力源	气源	Mpa	0.65	0.65
其它	机器重量	Kg	4900	4900
其它	占地空间（长宽高）	mm	241021302250	241021302250

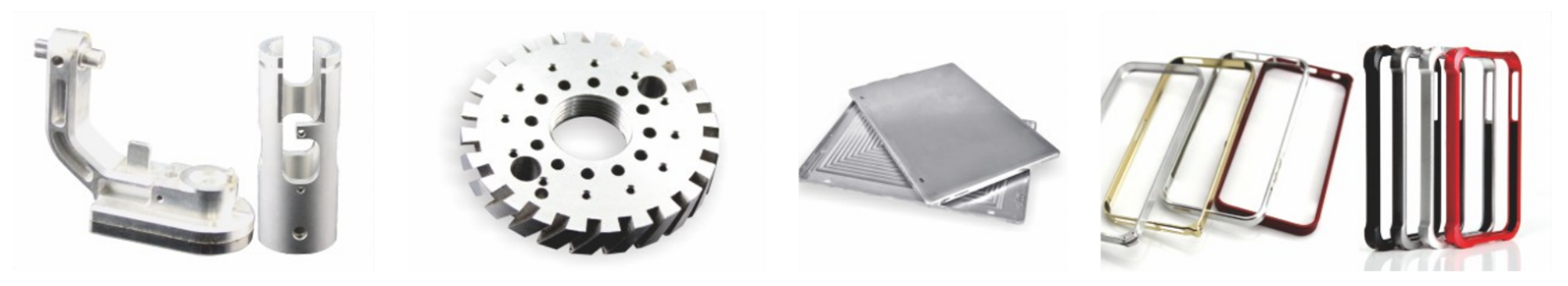

应用领域
