双通道金属加工中心

YZ1045D-2

双X+双Y+双Z结构，可实现各轴单独补偿，适用于各种铝合金、碳钢、不锈钢等特种合金高精密且复杂结构小五金批量加工。

高精度
高刚性
高光洁
高效率

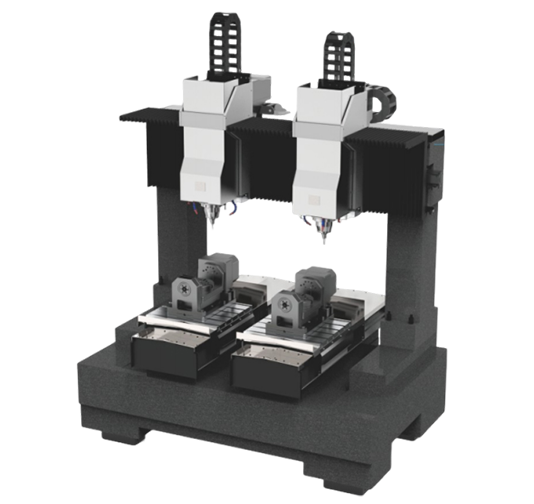

双通道金属加工中心

双通道金属加工中心-YZ1045D-2

产品概况
产品特点
产品参数
应用领域

产品概况

自动换刀系统：伺服驱动盘式刀库，提前备刀大幅减少换刀时间，提高效率；搭配刀库防护系统，有效解决铁屑进入，延长刀库寿命
自动排屑系统：内部二侧卷屑装置，在程序内以M代码控制，自动化控制启停，节约人工清洁时间

双通道金属加工中心

产品特点


耐高温

其热容量是铸铁的2倍，热传导是铸铁的1/20以下，温度所影响的反应振幅只有1/3


高阻尼

具良好的吸震性和热稳定性，阻尼比是铸铁的10倍以上，能消除因高加速引起的振动吸震性能与直线电机的组合，大幅提高工件的表面质量和机床的使用寿命


抗干扰

不受外在磁性力影响，抗干扰能力强


高竞争力

替代传统加工中心，解决了单台机床单个轴系工位效率低问题，实现单台机床2个轴系工位，相当于提升2倍加工效率，有效的解决了场地、人工及设备成本居高不下问题，提升产品市场竞争力


高精度

配B/C轴转台及探针功能部件，能在一次装夹中实现对工件多角度加工，实现X、Y、Z三向独立补偿，可实现极高的动态性能，确保产品的高精度要求，解决复杂曲面加工难问题

产品参数

项目		单位	YZ1045D-2_I08TRM	YZ1045D-2_I10TRM
加工范围	X/Y/Z轴加工行程	mm	200200230	200200230
加工范围	主轴端面至工作台面距离	mm	265-495	265-495
转台	转台中心高	mm	180	180
	转台盘面直径	mm	φ170	φ170
	B轴/C轴转台定位精度	arc.sec	±20	±20
	B轴/C轴转台重复精度	arc.sec	±4	±4
	最大允许负载	kg	20	20
	B轴/C轴额定扭矩	N.m	190	190
	B轴/C轴额定转速	rpm	37	37
高速主轴	主轴型式-锥度	/	ISO20	ISO25
	主轴最高转速	rpm	4000	36000
	主轴外径	mm	80	100
	额定功率	KW	4	6
	额定扭矩	Nm	1.6	2.9
刀库	刀柄类型	/	ISO 20	ISO 25
	刀库型式-刀位数	/	盘式-21*2	盘式-21*2
	换刀时间（刀对刀）	sec	12	12
	刀具最大长度（含刀柄）	Kg/mm	145	145
	刀具最大直径（笔筒式）	mm	φ15	φ25
传动方式	X/Y/Z轴	/	滚珠丝杆
进给速度	最大快移速度（X/Y/Z）	m/min	18/18/18	18/18/18
进给速度	最大加速度（X/Y/Z）	G	0.5G	0.5G
精度	定位精度（ISO）	mm	0.005	0.005
精度	重复定位精度（ISO）	mm	0.004	0.004
动力源	电源	KVA	13	20
动力源	气源	Mpa	0.65	0.65
其它	机器重量	Kg	4100	4100
其它	占地空间（长宽高）	mm	222520902360	222520902360

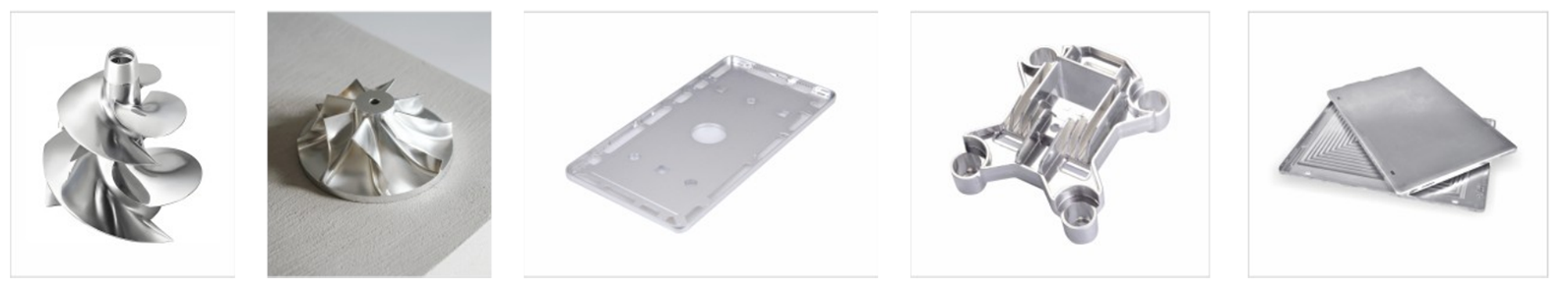

应用领域
